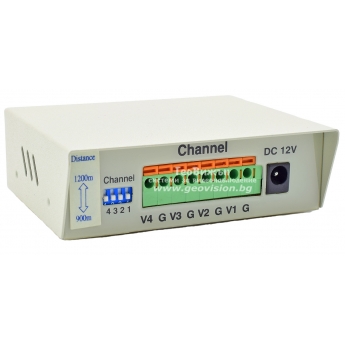

FUHO FUM-T4-A2 - 4 канален активен видео трансмитер за пренос на видео сигнал по UTP кабел, със захранване
FUHO FUM-T4-A2 - 4 канален активен видео трансмитер за пренос на видео сигнал по UTP кабел, със захранване

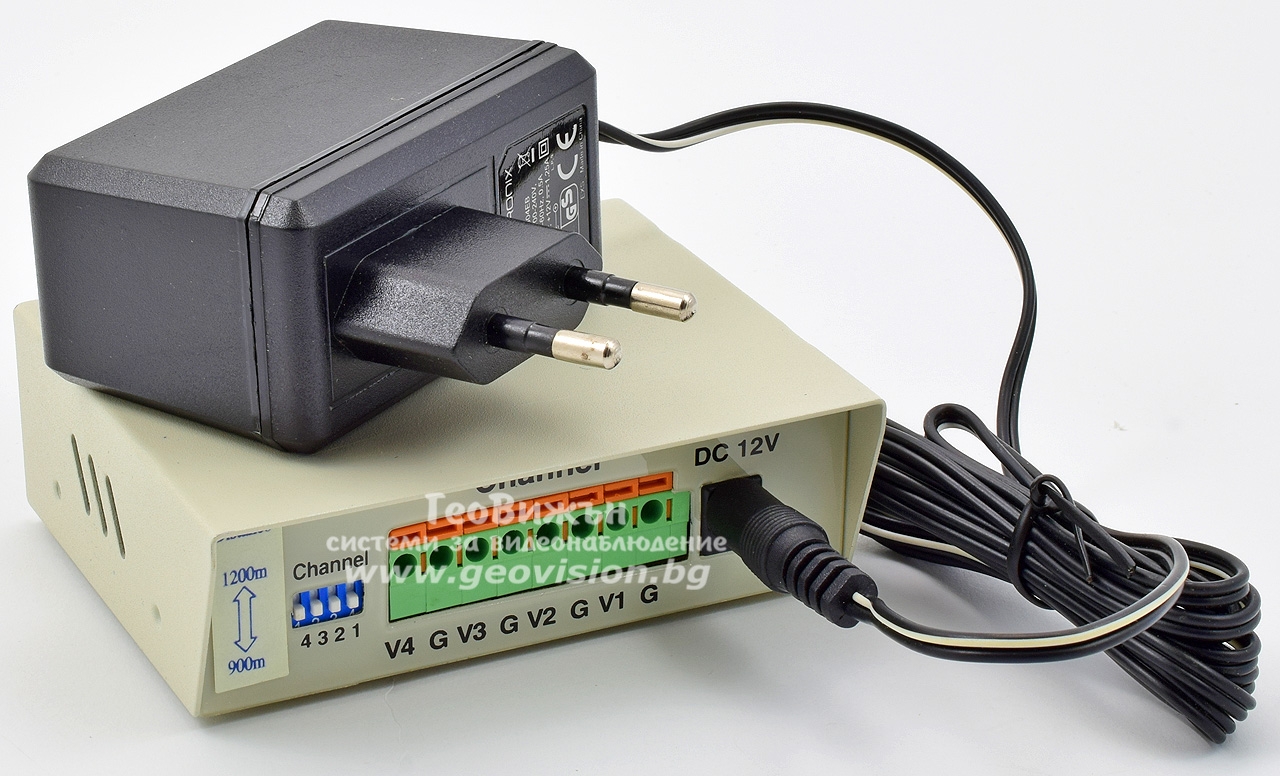

Със захранващ адаптер, метален корпус, съвместим само с аналогови /CVBS/ камери. Максимално разстояние с UTP Cat5e/Cat6e кабел: 900-1200 метра.
С това устройство, може да се пуснат до 4 аналогови /CVBS/ камери на разстояние до 1200 метра, с LAN кабел.

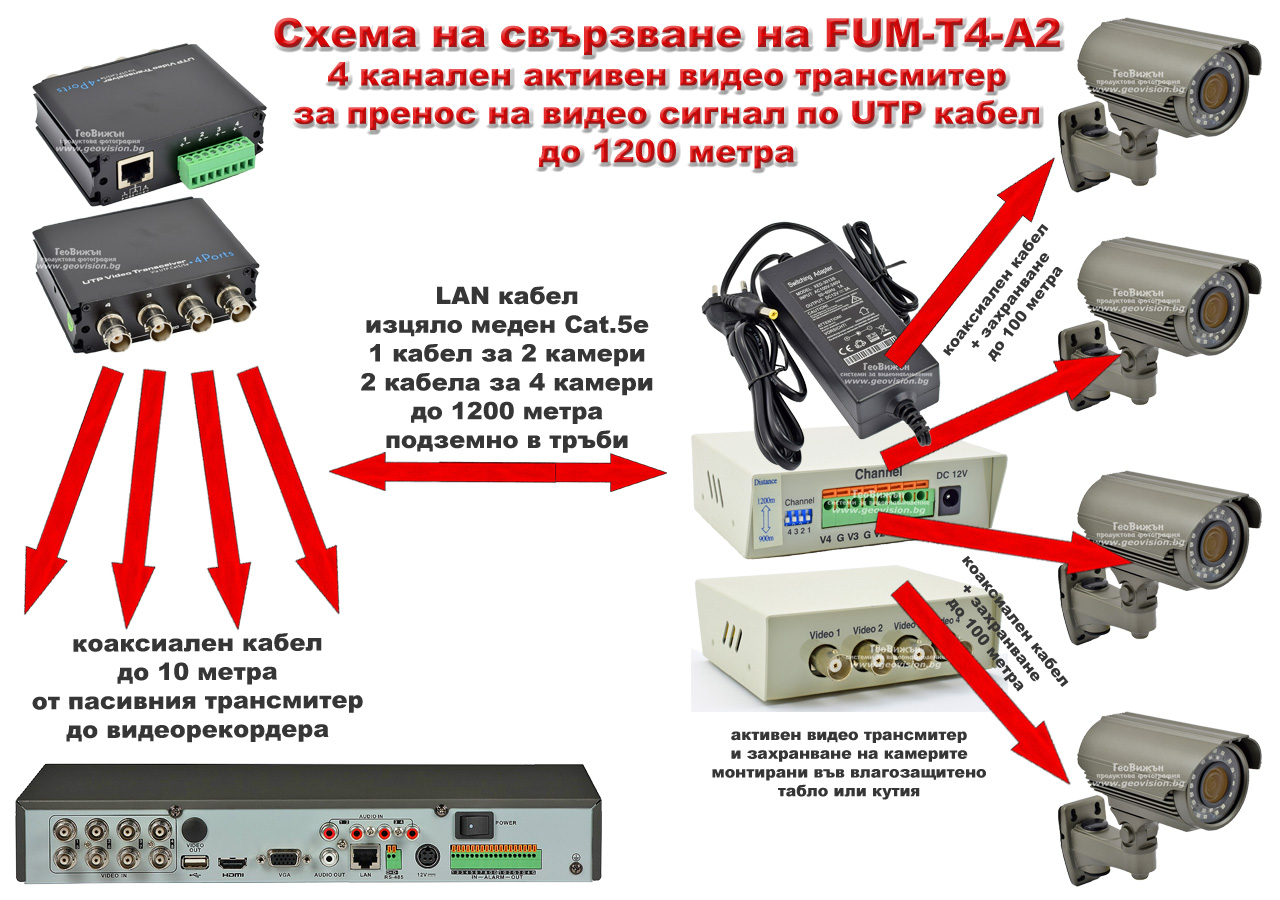

Схемата на свързване е следната: Активният трансмитер FUM-T4-A2 се монтира от страната на камерите. Ползват се по 2 усукани двойки от кабела за 1 камера. За 4 камери са необходими 2 LAN кабела тъй като 1 кабел има 4 усукани двойки. Желателно е кабела да е изцяло меден Cat.5e. От другата страна на LAN кабела /при видеорекордера/ може да се монтира или 4 портов пасивен трансмитер или видео балуни за всяка камера. Камерите се свързват към активния трансмитер чрез коаксиален кабел. Дължината на коаксиалния кабел от активния трансмитер до всяка една камера не трябва да е повече от 100 метра. Това е изпробвано и работи.
В никакъв случай LAN кабела не бива да се полага въздушно между сгради или стълбове, поради опасност от повреди причинени от мълнии, светкавици и гръмотевици в близост. Желателно е подземно полагане в гофрирани или твърди тръби. Ако на мястото където ще се монтира активния трансмитер /от страната на камерите/ няма ел. захранване, може да се пусне един захранващ кабел успоредно с LAN кабела. Трансмитера и захранването на камерите се монтират задължително във влагозащитена кутия или табло.
|
FUM-T4-A2, Twisted-Pair Transmitter, with Amplifier |
|
|
Video Input |
2 Vp-p Video Signal |
|
Video Output |
Video Signal |
|
Output Impedance |
75 Ohms |
|
Power Supply |
DC12V |
|
Power Consumption |
50 mA |
|
Transmit Distance |
Dip Switch UP: 900 Meters |
Този продукт е добавен в сайта на 04.05.2019 г.
Последна актуализация на продукта на 20.06.2019 г.
